På Twitter hittade vi den här bilden:
Det är en ombyggnation i Örebro, där en korsning utformats på ett nytt sätt. Det man gjort är alltså att man tagit en rak cykelbana och lagt en kraftig sväng precis i korsningen. Vilket gör det meckigare att cykla där.
Det här kan vid första ögonkastet se märkligt ut, ”efter”-bilden har ju tydligt gjort cykelbanan sämre. Men, det är faktiskt utformat utifrån designprinciper från cyklingens hemland, Nederländerna. Här har man alltså sneglat på föregångarna för att göra en bra, säker korsning.
Det är dessutom otroligt vanligt i Sverige att man härmar just så här. Några exempel vi haft tidigare på bloggen:
När man väl fått syn på dem, så ser man att de dyker upp överallt – i korsningen får cyklister inte fortsätta rakt fram, som normala trafikanter, utan måste svänga in på korsande väg, sedan ofta nittiograder ut över vägen och så sedan samma sak när man väl är över.
Nu alltså också i Örebro. Detta är alltså enligt beprövad metod från cyklisthimlen, Nederländerna.
Men.
Problemet är att man förstått principen, men samtidigt missförstått den.

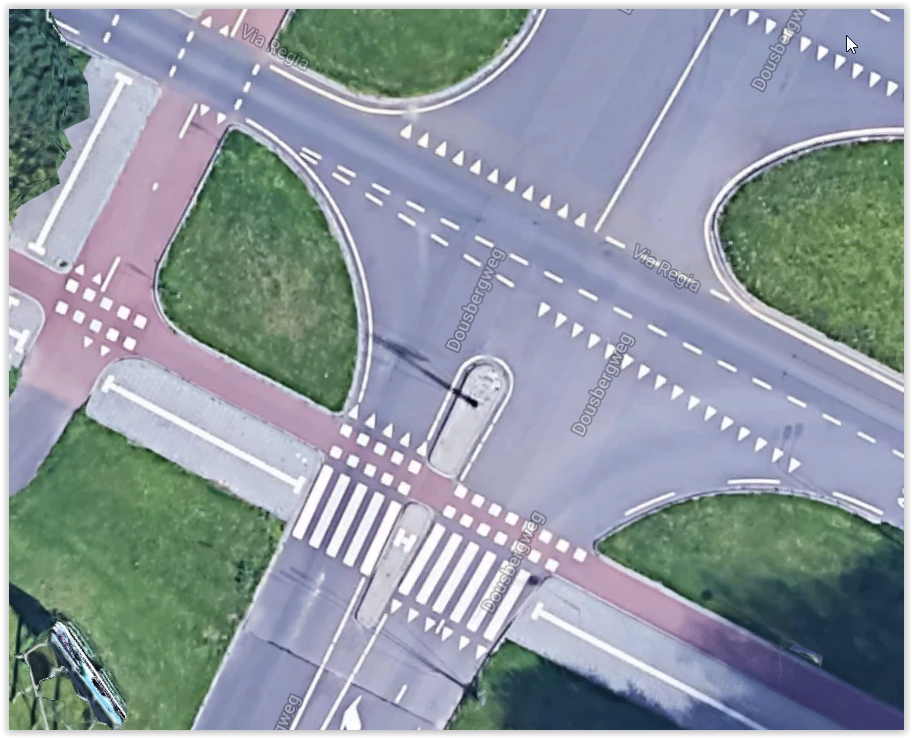

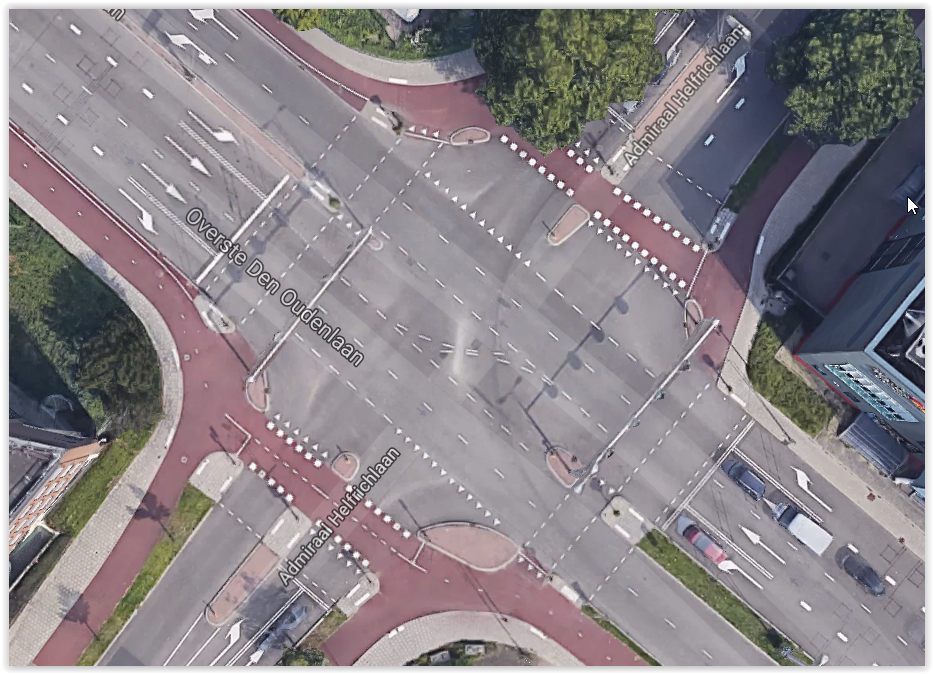

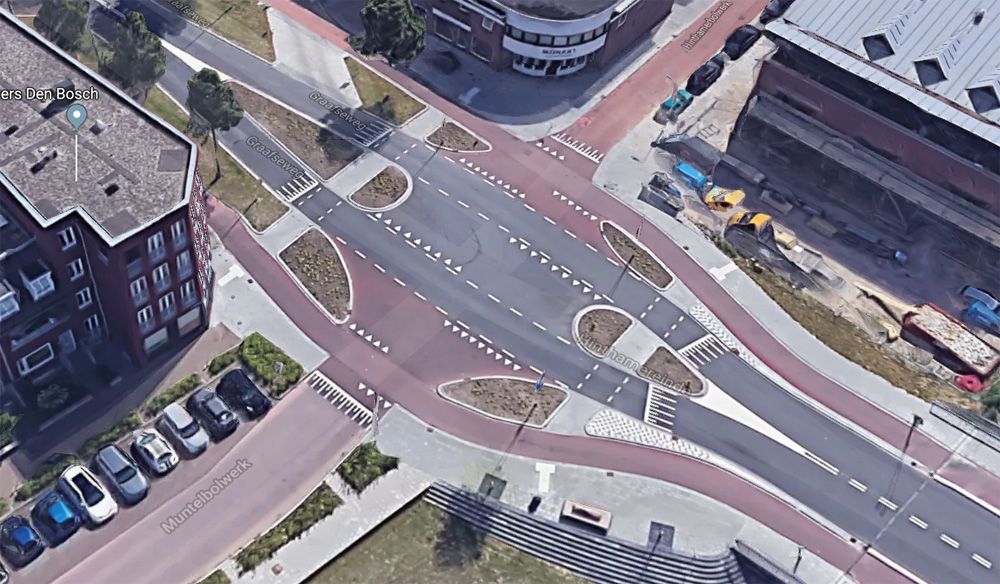

Här är tre exempel på olika stora, liknande, korsningar i Nederländerna:
Som ni ser ligger samtliga korsningar en bit in på korsningen – cykelvägen går inte rakt. Så här:
Men en annan sak blir också tydlig: I de Nederländska exemplen är kurvradierna betydligt större. Svängarna är helt enkelt mindre kraftiga. I samtliga exempel krävs det en minimal gir för att kunna fortsätta framåt. I många korsningar är det överhuvudtaget inte någon sväng, eftersom man redan från början la cykelbanan en bit ifrån vägen:
Det man är ute efter i nederländerna är att skapa de där öarna man ser på samtliga exempel ovan:
Meningen är att minska risken att cyklisterna hamnar dolt, eller direkt i döda vinkeln för svängande bilister:
På samma sätt gör det också det möjligt för cyklisten att lättare uppfatta svängande trafik:
I Sverige har vi alltså fattat det där med ökad säkerhet genom att ”dra upp” cykelbanan en bit i korsningen. Men vi har inte riktigt greppat varför, eller hur.

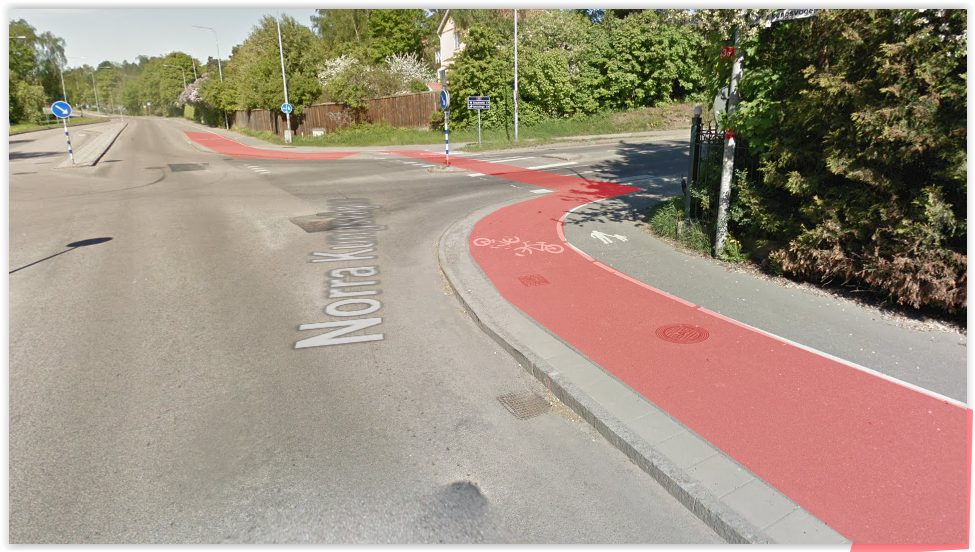

I de svenska exemplen går cykelbanan rakt nästan hela vägen fram till korsningen, för att därefter plötsligt tvärt svänga:
Det är alltså kraftiga kurvor. Vilket leder till tre saker. Dels till att framkomligheten blir usel, det är svårt att göra skarpa svängar och det blir en omväg, dels att cyklisterna får svårt att själva se korsande trafik, eftersom den hamnar snett bakom ryggen i nittiograderssvängen ut i korsningen.
Men det leder också till att cyklisten riskerar att försvinna för korsande biltrafik just i den situation som de behöver synas mest. Med en brant sväng precis innan korsningen, riskerar cyklisten dels att befinna sig i döda vinkeln ändå, men det finns också risk att bilisten uppfattar att cyklisten inte överhuvudtaget är på väg över korsningen – cyklisten svänger ju tydligt höger precis sekunden innan. Det blir mycket, mycket svårare för korsande biltrafik att förstå cyklistens avsikt.
I Sverige plankade vi alltså själva fenomenet, men inte funktionen. Och nu har turen alltså kommit till Örebro. Med resultatet att korsningarna blir mindre framkomliga för cyklister, och faktiskt farligare.
